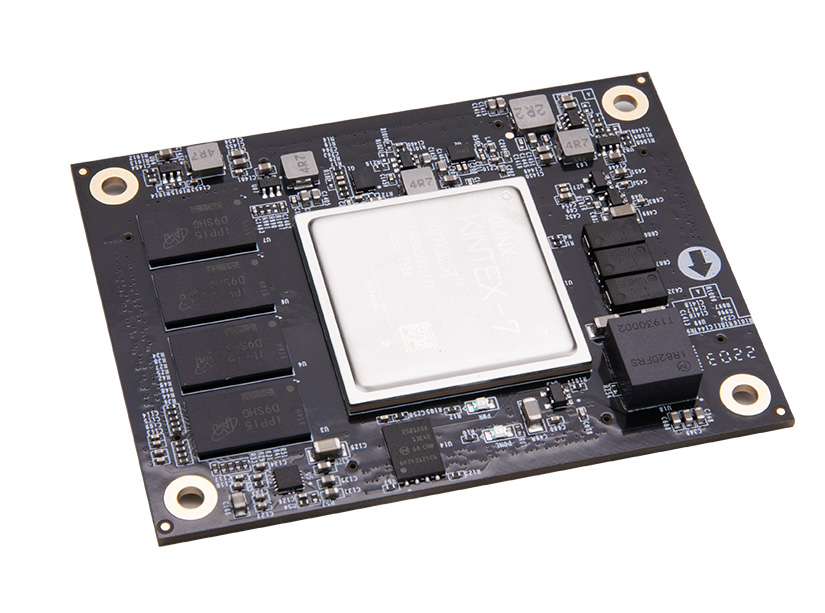

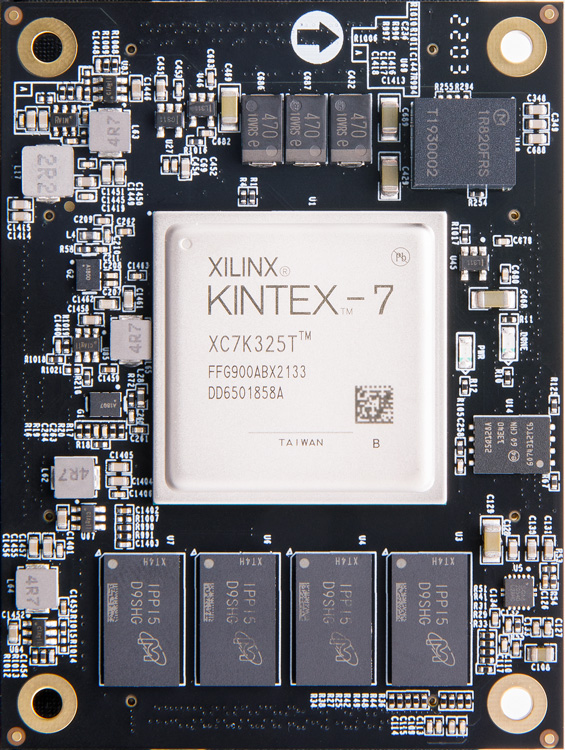

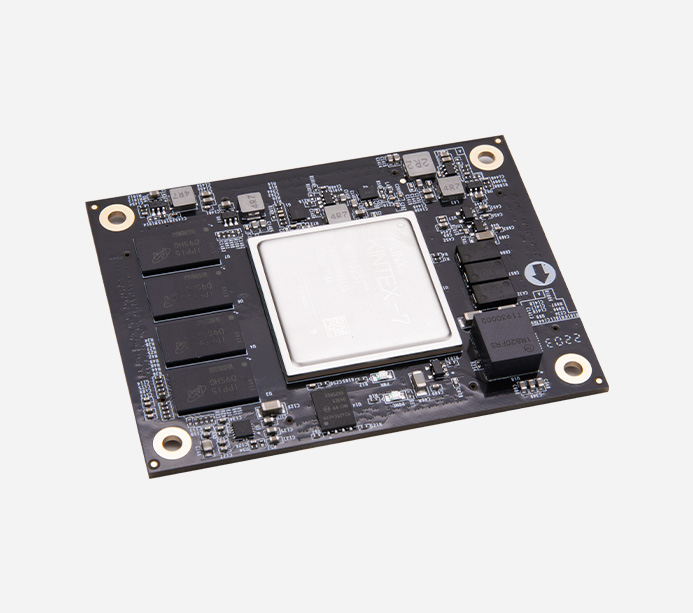

核心板
AC7K325B
FPGA 型號
XC7K325T-2FFG900I
邏輯單元
326,080
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
QSPI FLASH
128Mbit
DDR3
2GB
IO 總數
276 個
差分對數
46 個
PCIe Gen2
1
收發器
16 路,12.5Gb/s max
XADC
1 個 12bit,1Mbps AD
溫度等級
工業級
速度等級
-2
有源差分晶振
2 個
可調電壓 IO
92 個

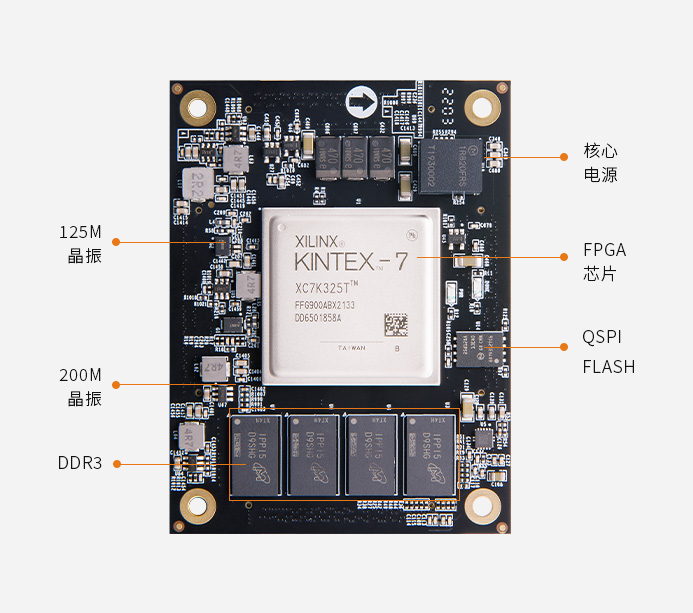

DDR3
4 片 512MB DDR3,64bit 總線,數據速率 1600Mbps
QSPI Flash
1 片 16MB QSPI FLASH,可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振,1個是 200MHz給系統提供穩定的時鐘源,1個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
16 路 GTX,每路 12.5Gb/s max,適合光纖通信和 PCIe 數據通信
工作溫度
工業級 -40°c~85°c
PCIe 2.0
支持 PCI Express 2.0
XADC
1 個 12bit,1Mbps AD
LED 燈
1 個是電源指示燈 ( PWR ),1 個是配置 LED 燈 ( DONE )

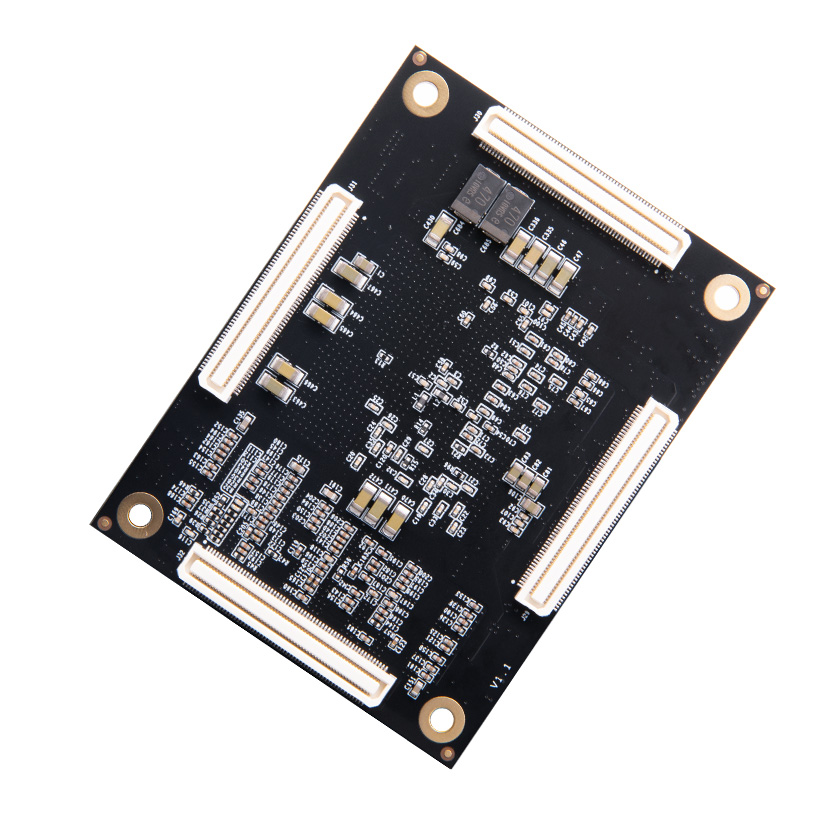

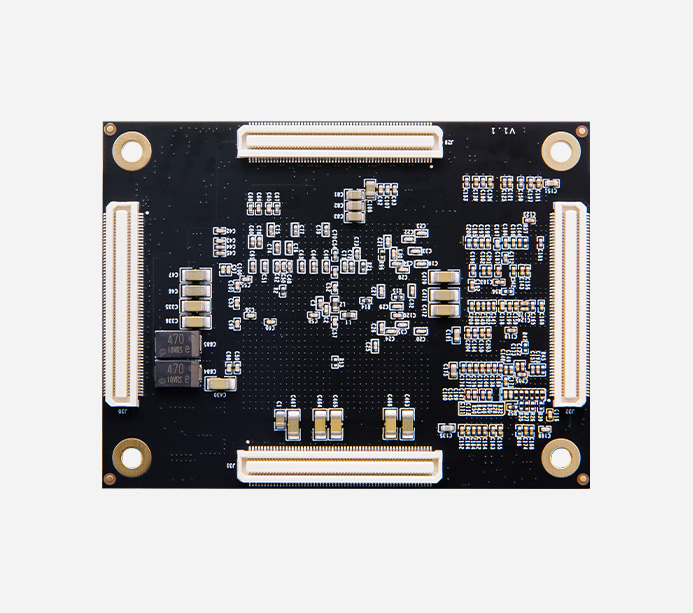

擴展接口
4 個 120Pin 的板間連接器
輸入
5V 供電
FPGA 核心板
1 塊

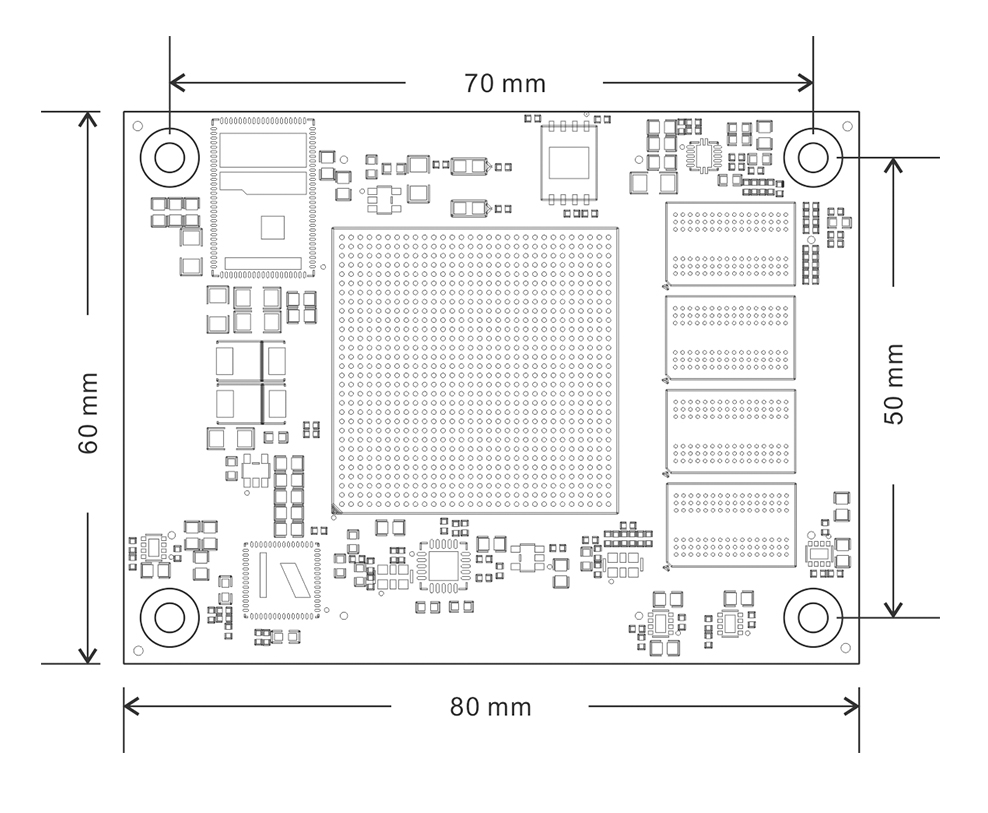

尺寸大小
80mmx 60mmx 11.5mm
連接器合高
1.6mm
連接器合高
3.0mm
疊層數量
14 層 PCB 板設計
光纖通信,視頻處理,高速數據集傳輸處理
12.5Gb/s,16 路高速 GTX 2GB,DDR3 內存
提供原理圖、PCB 結構圖、封裝、參考設計等,方便二次開發
高速數據傳輸、高帶寬、高容量,適合高速光纖數據通信、 視頻圖像處理、高速數據采集等方面使用
所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。
所有配件及贈品不在保修范圍內。
